Кабель АСГ 3х50+1х35, 1 кВ

Расшифровка марки кабеля АСГ 3х50+1х35, 1 кВ:

А — алюминиевая токопроводящая жила
С — свинцовая оболочка;
Г — отсутствие защитного покрова

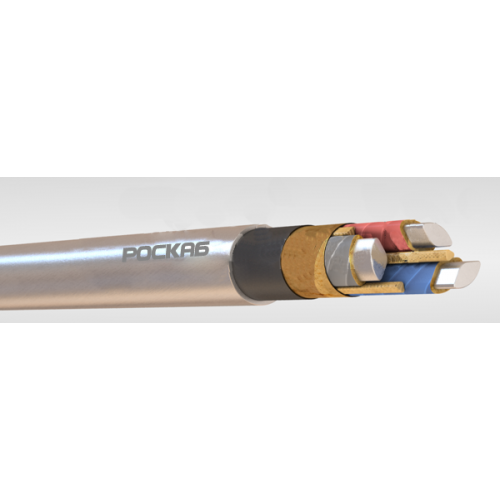

Конструкция кабеля АСГ 3х50+1х35, 1 кВ

1. Алюминиевая токопроводящая жила
2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
3. Заполнение из бумажных жгутов
4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
5. Свинцовая оболочка

Описание кабеля АСГ 3х50+1х35, 1 кВ

Кабель АСГ с алюминиевой токопроводящей жилой однопроволочной сечением 25-240 мм2 и многопроволочной (50-800 мм2) имеет фазную и поясную изоляцию из бумаги, которая пропитана изоляционным составом, экран из бумаги проводящей электроток, оболочку из свинца. Бронированный кабель АСГ предназначен как для электросетей, так и для стационарных установок. Он используется для передачи и распределения электроэнергии напряжением до 35 кВ частотой 50 Гц.
